[原创]调试中的DM642EVM的PCB |
作者:DSP探路者 栏目:DSP技术 |
板子终于在07年初拿到了,板子的面积约为13×12平方厘米,采用6层板工艺,这一批板子共做了6块,先焊接调试2块吧。拿到板子后才发现设计的稍微小了一点,以至于将DM642和视频解码器SAA7115等主要芯片焊上后板子显得有些拥挤,这给后续的测试工作带来了一点小小的麻烦,不过现在这已经完全不是问题了。 这一版的原理图和前面公布的V1.0版本稍有区别,增加了FPGA(XC2S300E);替换了原图的线性电源为TPS54310、54316;替换了网口芯片为LTX971a;增加了IIC接口的PLL,简化了时钟设计但本版保留了各部分时钟源;增加了扩展接口并修正了几处错误。 经过半个多月的紧张调试,板子的SDRAM、FLASH和UART终于可以正常工作了,视频口的通道2已经调通,但是通道1还有些问题;网口和音频部分还有待于继续调试;由于芯片供货的问题,PLL(CY27EE16FZEC)和视频DA(SAA7105)暂时没有买到,所以调试视频AD和其它部分的时钟只好用晶体,还有一根飞线(不要砸我:))。 现在把前一段时间调试的结果公布出来,这次公布的主要是板子的图片,等调试结束后我将公布新版的原理图(测试中发现个别问题,改正后再发以免误导大家)以及所有自己写的测试程序源码。 目前已经完成的6个测试程序分别是(1)板子各模块测试(2)视频口捕获并实时在TV上显示(3)在TV上显示彩条(4)TV上显示照片(5)两路视频AD采集在TV上画中画显示(6)FFT32×32快速傅立叶变换FIR、IIR滤波器并有实际执行时间的测试。 |
2楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/22 23:52:00 发布:
板子的照片1 这个是未焊器件板子的正面 * - 本贴最后修改时间:2007-1-22 23:59:02 修改者:DSP探路者 |
3楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/22 23:53:00 发布:

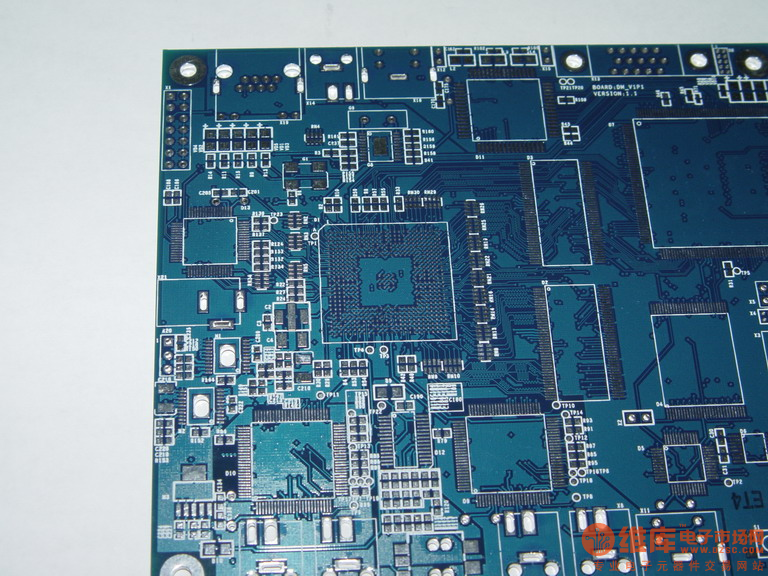

板子的照片2 DM642及SDRAM附近,看看和PCB文件的图片差别 * - 本贴最后修改时间:2007-1-22 23:59:23 修改者:DSP探路者 |
4楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/22 23:54:00 发布:
板子的照片3 2路视频AD附近 |
5楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/22 23:54:00 发布:
板子的照片4 视频DA和FPGA附近 |
6楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/22 23:55:00 发布:
板子的照片5 板子背面DM642及电源附近,这里有点设计不周,电感的封装大了,和电源芯片太近 |
7楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/22 23:55:00 发布:

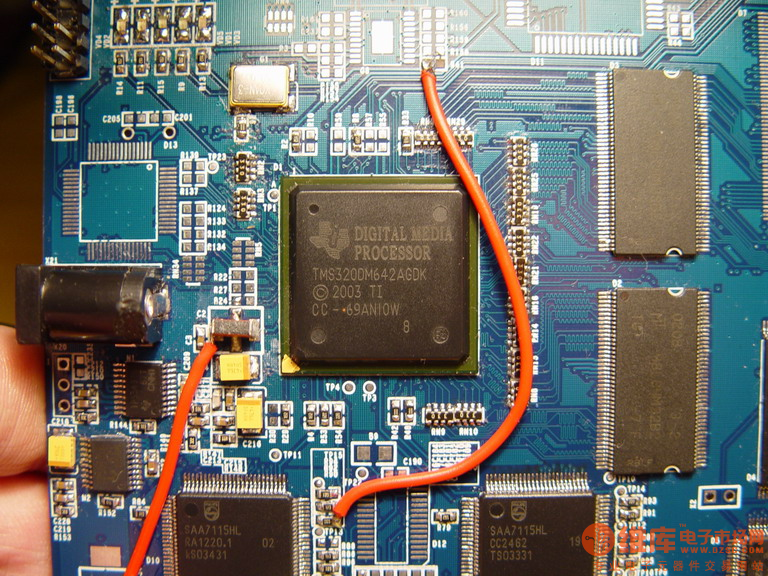

板子的照片6 焊好的1#板的DM642和SDRAM及视频AD等,PLL暂时缺货,时钟飞了一根线,3.3V电源暂时用数字代替。 图中已经连上仿真器和视频输入,正在调试。台灯下作品,镜头有畸变。 |
8楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/22 23:56:00 发布:
板子的照片7 来个1#板的特写近镜头。 |
9楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/22 23:56:00 发布:
板子的照片8 再来一张1#板。焊时没注意把电源插座烫了一下,哈哈 |
10楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/22 23:57:00 发布:
板子的照片9 1#板的DM642特写 |
11楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/22 23:58:00 发布:
板子的照片10 1#板拿在手上的感觉不错! |
12楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/22 23:58:00 发布:
板子的照片11 2#板只焊了1个视频AD,没有焊FLASH和UART,网口正在测试中! |
13楼: | >>参与讨论 |
作者: xwj 于 2007/1/23 0:13:00 发布:
漂亮,偶喜欢...就是... 这个BGA怎么焊漓??? 头疼ing... |
14楼: | >>参与讨论 |
作者: henrygliet 于 2007/1/23 12:36:00 发布:
就是咯 那个 BGA是怎么焊的,手工焊成,楼主真是太强悍了,能指教一二吗?谢谢先~~~~ |
15楼: | >>参与讨论 |
作者: catiya 于 2007/1/23 12:38:00 发布:
BGA送出去焊 BGA模板400元,焊一片50元。我们这里是这样。 |
16楼: | >>参与讨论 |
作者: tjsheep 于 2007/1/23 15:12:00 发布:
这个要加裤子,hoho,大家都来参观参观 |
17楼: | >>参与讨论 |
作者: dragongray 于 2007/1/23 22:33:00 发布:
挺漂亮 板子挺漂亮 |
18楼: | >>参与讨论 |
作者: zhiboxie 于 2007/1/24 19:51:00 发布:
能向你买一块吗? 楼主,你的板子有哪些接口?能否后接无线模块进行GPRS传输?调试通后的板子能否卖我一块?给你发邮件了,能否看一下? |
19楼: | >>参与讨论 |
作者: DSP探路者 于 2007/1/25 15:03:00 发布:
可以 有视频AD和DA、双UART、FLASH、音频CODEC、网口和FPGA 用UART接GPRS,DM642做视频压缩很合适 |
20楼: | >>参与讨论 |
作者: yzqok 于 2007/1/26 8:26:00 发布:
真想有个这样板子看看,饱饱眼福. |
21楼: | >>参与讨论 |
作者: cgf1981 于 2007/1/28 17:39:00 发布:
楼主真乃牛人也!! 楼主真乃牛人也!! 余等羡慕之!! |
22楼: | >>参与讨论 |
作者: xuekcd832 于 2007/1/31 18:09:00 发布:
楼主不是一般的牛 |
23楼: | >>参与讨论 |
作者: musich 于 2007/2/1 1:03:00 发布:
Ding ... |
24楼: | >>参与讨论 |
作者: zhengwenbo 于 2007/2/5 20:49:00 发布:
ding 好 开眼! 多贴这样的。 |
25楼: | >>参与讨论 |
作者: chichip 于 2007/2/12 12:27:00 发布:
好漂亮! |
26楼: | >>参与讨论 |
作者: zzxueyan 于 2007/2/17 9:58:00 发布:
好,不错 好,不错 |
27楼: | >>参与讨论 |
作者: www8818 于 2007/2/21 21:21:00 发布:
好漂亮的板子,真是不错,感谢楼主分享,继续努力! |
28楼: | >>参与讨论 |
作者: yangliyy 于 2007/2/26 14:59:00 发布:
看这板子就喜欢! 楼主真乃牛人!看这板子就喜欢,有收获,!学习了! |
29楼: | >>参与讨论 |
作者: 黑哥哥 于 2007/2/26 15:30:00 发布:
调试程序 楼主你好,能不能把你的调试程序贴出来让小弟学习学习!在这里先谢了! |
30楼: | >>参与讨论 |
作者: jackxu 于 2007/3/1 14:01:00 发布:
高手!设计这块板的需要多少人民币!? |
31楼: | >>参与讨论 |
作者: lanmanck 于 2007/3/5 11:36:00 发布:
班子不错 不过据说dm系列的都是垃圾啊? |
32楼: | >>参与讨论 |
作者: lxfcys 于 2007/3/6 13:17:00 发布:
电源芯片 电源芯片最好不要用TPS54310,因为他的输入最大电压为5.5V,电压一高就烧掉他,前面加过压保护 或 选择宽电压输入电源芯片来代替 |
33楼: | >>参与讨论 |
作者: DSP探路者 于 2007/3/7 23:11:00 发布:
请lxfcys推荐一款电源芯片 我在下一版中修改 请lxfcys留下联系方式,如邮箱、qq。谢谢 |
34楼: | >>参与讨论 |
作者: DSP探路者 于 2007/3/13 21:24:00 发布:
将DIY进行到底 下一步准研究Davinci |
35楼: | >>参与讨论 |
作者: xslxhn 于 2007/3/16 10:54:00 发布:
板子很漂亮,很想有一块 我正在找一块适合学习的DSP视频开发板,你的就很不错。所以呢,调试通后的板子能否卖我一块?能否看一下?最好价格便宜些! 我很看好你哦! 我的E-mail:xslxhn◎163.com |
36楼: | >>参与讨论 |
作者: zhengls168 于 2007/3/20 21:51:00 发布:
不错!不错! |
37楼: | >>参与讨论 |
作者: 常原 于 2007/3/26 9:20:00 发布:
楼主真棒 |
38楼: | >>参与讨论 |
作者: 橘中秘 于 2007/4/3 17:07:00 发布:
好漂亮的板子 哎,我要有一块就好了 |
39楼: | >>参与讨论 |
作者: yg2003618 于 2007/4/13 15:00:00 发布:
老兄,我也在座类似的开发 老兄,我也在座类似的开发。能否分享以下dm642的sch/pcb封装,多谢了。yg2003618@tom.com |
40楼: | >>参与讨论 |
作者: qzx0580 于 2007/4/14 8:10:00 发布:
板布得真好 板布得真好,楼主超强. |
41楼: | >>参与讨论 |
作者: hncf 于 2007/4/18 15:32:00 发布:
? 这板子是干什么用的啊? |
42楼: | >>参与讨论 |
作者: ramhus 于 2007/4/28 19:56:00 发布:
dm642 楼主 你用的是哪一家的內存,能跑133MHz么. |
43楼: | >>参与讨论 |
作者: 小猫咪咪 于 2008/1/24 13:33:38 发布:
