本例介绍的机动车闪烁灯控制器，可安装在摩托车的尾箱部位或轿车的后车窗处，在夜 间行驶时，彩灯能产生往复闪烁，行如流水的显示效果。
　　电路工作原理

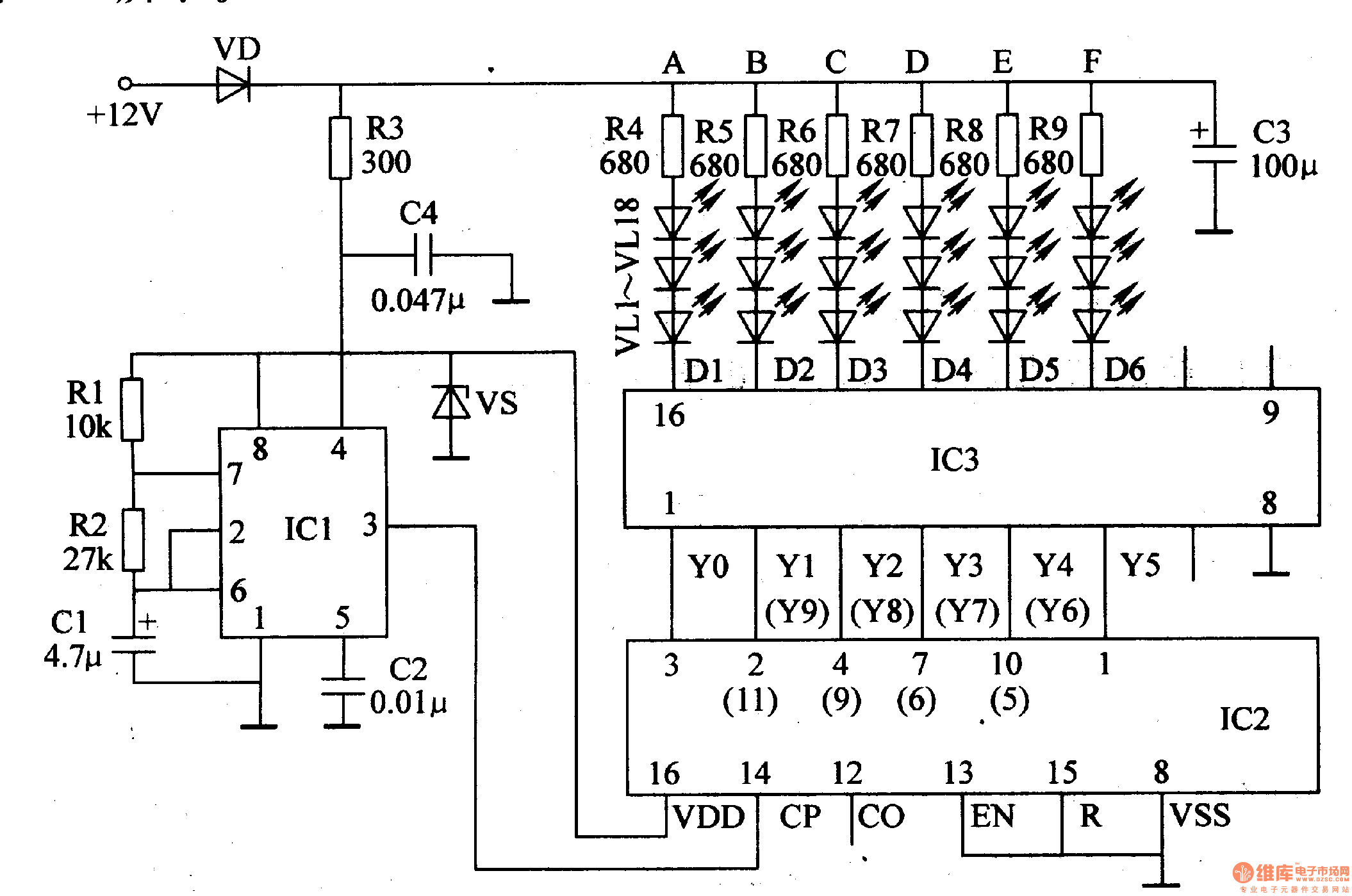

　　该机动车闪烁控制器电路由电源电路，无稳太多谐振荡器、分配器、驱动器和显示电路等组成，如图7-25所示。

　　电源电路由二极管VD(为了防止因l2V电源极性接反时损坏各电路而设置)、限流电阻器R3、滤波电容器C3、C4和稳压二极管VS等组成。
　　无稳态多谐振荡器由时基ICl和有关外围元件组成。
　　分配器采用十进制译码/计数器集成电路IC2。
　　驱动器采用达林顿复合驱动集成电路IC3。
　　显示电路由6路发光二极管 (VLl-VLl8，每路3只发光二极管串联)和6只限流电阻器M-R9组成。
　　接通电源，+l2V电压经VD、R3限流降压、C3和C4滤波及VS稳压成+5V，供给ICl和IC2。
　　ICl振荡工作后，从其3脚输出频率为5Hz左右的时钟信号，作为IC2的计数脉冲。当IC2的14脚 (CP端)为正脉冲时，IC2开始计数，其YO-Y9输出端将产生幅值低于5V的时序正脉冲，并直接加至IC3的相应输大端 (该电路将IC2的Yl-Y4端分别与Yg、Y8、Y7、Y6端并联，YO端和Y5端为独立输出端)，IC3驱动6路彩灯先按A→B→C→D→E→F的顺序依次发光，然后再按F→E→D→C→B→A的次序依次发光，形成循环闪烁、往复点亮的灯光效果。
　　元器件选择
　　Rl-R9均选用1/4W。
　　Cl和C3均选用耐压值为16V的铝器;C2和C4选用涤纶电容器或器。
　　VD选用1N4001或1N4007型硅整流二极管。
　　VLl-VLl8均选用φl2mm的高亮度红色发光二极管。
　　VS选用lW、5·lV的lN4733型稳压二极管。
　　ICl选用NE555型时基集成电路;IC2选用CD4017型十进制译码/计数器集成电路;IC3选用MCl413型达林顿复合驱动集成电路。
