由可控硅过零触发器KJ009组成的应用电路图
相关元件PDF下载：
KJ009
KJ009的基本性能与KJ004相同，可以互换使用。由于器件内部采用了反向阻断四级硅晶闸管作脉冲记忆，提高了抗干扰能力和触发脉冲的前沿陡度，脉冲的宽度有较大的调节范围。该电路适用于单相、三相全控桥式供电装置中作可控硅的双路脉冲移相触发。两路相位差180°的移相脉冲可以方便地构成全控桥式触发线路。该电路具有输出负载能力大、锯齿波性能好、正负半周脉冲相位均衡性好、移相范围宽、对同步电压要求低、有脉冲列调制输出端等功能和特点。
电参数如下：
电源电压：直流+15V，-l5V，允许波动±5％(±10％功能正常)。
电源电流：正电流≤15mA，负电流≤10mA。
同步电压：任意值。
同步输入端允许最大同步电流：6 mA(有效值)。
移相范围：≥l70°(同步电压30V，同步输入电阻15kΩ)。
锯齿波幅度：≥10V(幅度以锯齿波出现平顶为准)。
输出脉冲：
a．脉冲宽度：400µs～2ms(改变脉宽阻容元件达到)。
b．脉冲幅度：>13V。
c．最大输出能力：l00mA(流出脉冲电流)。
输出反压：BVceo≥18V(测试条件：Ie≤100µA)。
正负半周脉冲相位不均衡度≤±3°。

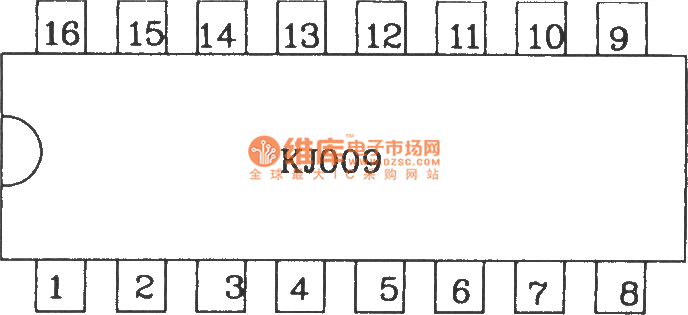

KJ009采用双列直插l6脚封装，如图所示。
KJ009引脚图

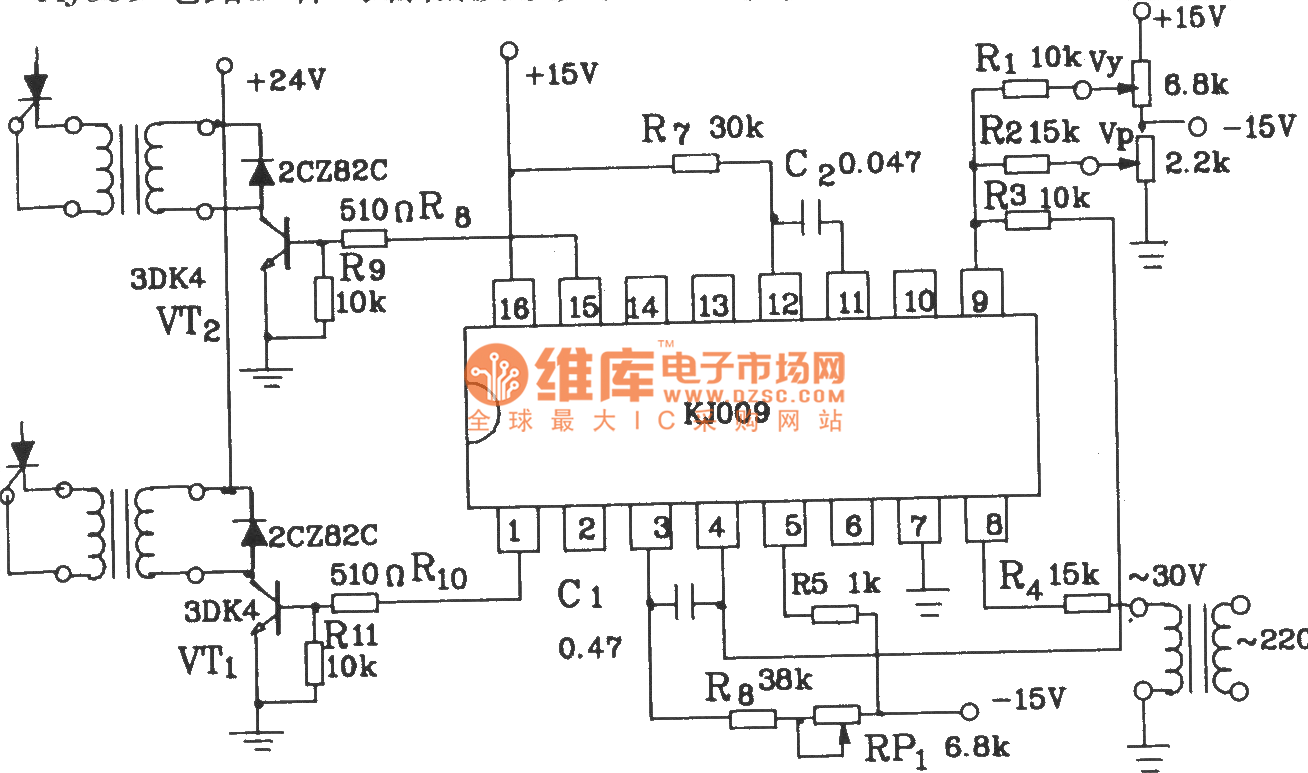

KJ009由同步检测电路，锯齿波形成电路，移相电压、偏移电压和锯齿波电压综合比较放大电路、脉冲记忆电路及功率放大电路等部分组成。由KJ009组成的应用电路如图所示。
由KJ009组成的应用电路

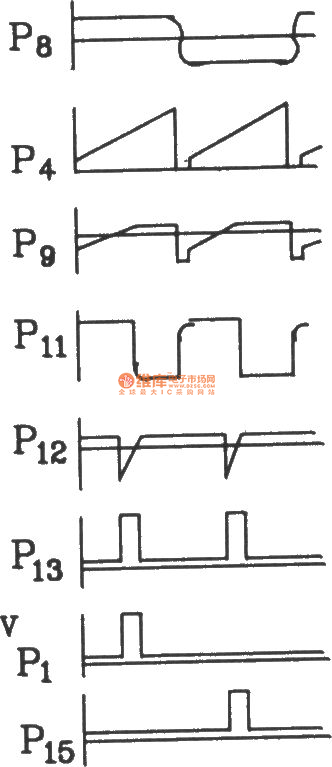

KJ009工作时各点波形图
